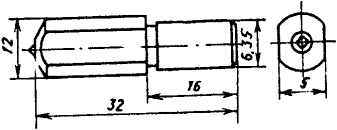

Предназначены для правки однониточных резьбошлифовальных кругов при шлифовании высокоточных резьбовых поверхностей.
ТУ 2-037-222-86

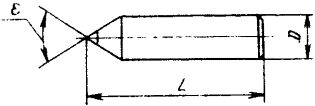

Предназначены для правки шлифовальных кругов на операциях профильного шлифования.

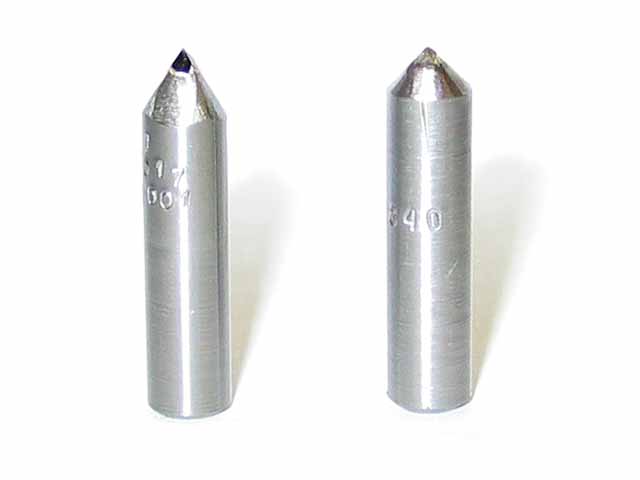

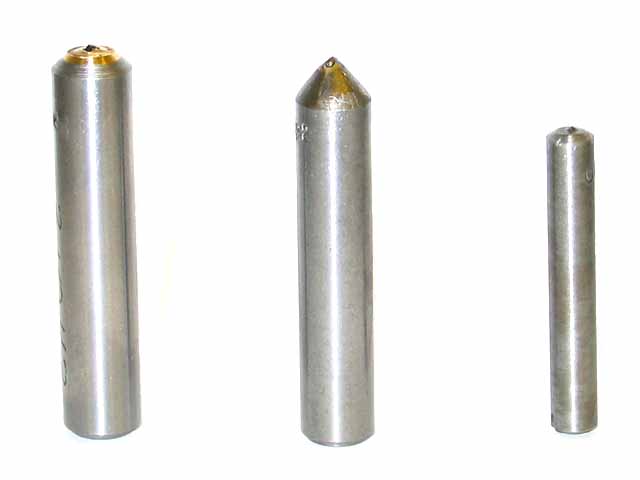

Алмазы в оправах применяют для правки шлифовальных кругов при внутреннем и наружном круглом, плоском, бесцентровом шлифовании, а также при желобошлифовании, зубошлифовании, шлицешлифовании и других операциях финишной обработки фасонных поверхностей.
Алмазами в оправах осуществляется правка шлифовальных кругов всех характеристик, используемых в металлообрабатывающей промышленности при окончательном шлифовании на операциях, обеспечивающих параметр шероховатости обрабатываемых деталей Ra не менее 0,2 мкм (шлифование врезанием) и 0,1 мкм (шлифование с продольной подачей).
При правке абразивных кругов прямого профиля алмазы в оправах следует устанавливать с наклоном 10 - 15° в сторону вращения круга. При этом вершина алмаза должна быть на 1 - 2 мм ниже осевой линии.
Периодически в процессе эксплуатации инструмент следует поворачивать вокруг собственной оси на угол 90°. Предельная величина площадки износа 1 кв.мм.
Алмазы в оправах в зависимости от формы державки изготавливаются четырех типов:

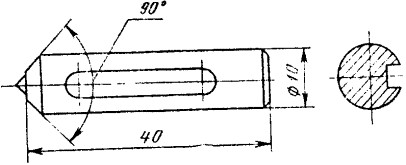

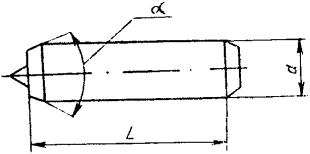

тип 1 - цилиндрические;

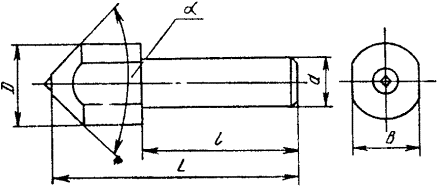

тип 2 - цилиндрические с головкой;

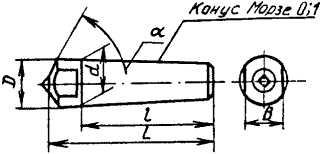

тип 3 - конические;

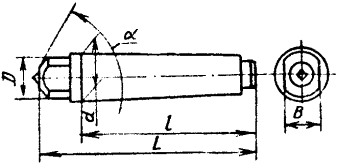

тип 4 - резьбовые.
ТУ 2-037-38-88

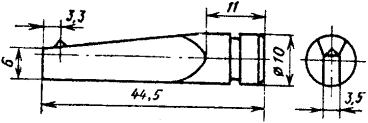

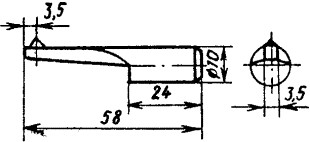

Выпускаются шести типов. Отличаются от обычных алмазов в оправе формой державок.
